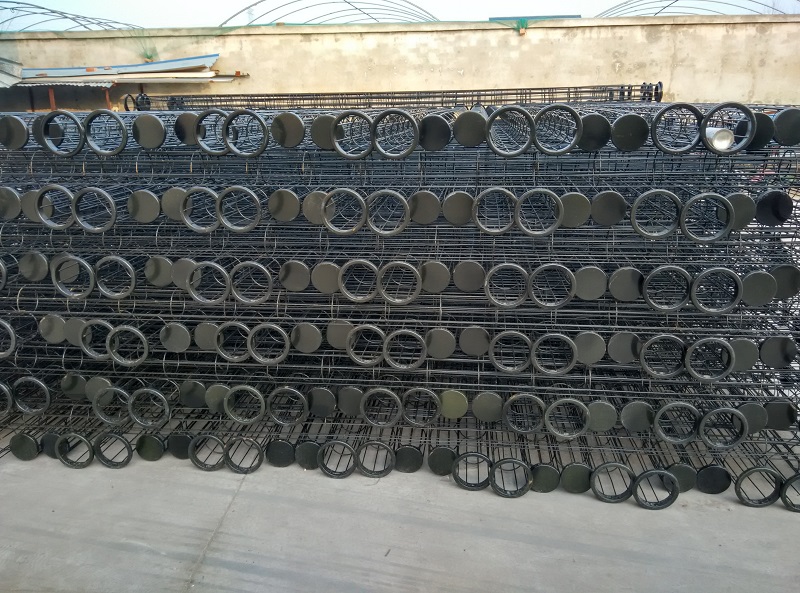

除塵骨架的測量問題
除塵骨架的外形很好確定，但由于除塵骨架尺寸大多變形的原因，使得除塵骨架在測量上容易出現問題。除塵骨架采用含有剛性的冷拔絲，但其材質只能保證未使用時具有彈性。長時間的使用后，除塵骨架容易銹蝕，慢慢會失去彈性，換袋的次數越多，除塵骨架的壞損率就越高。對損壞變形的除塵骨架繪制CAD圖的時候很容易出錯，由于除塵骨架整體不分離長度好量，只是除塵骨架的外徑容易標錯，圓環的內徑尺寸和外徑尺寸一旦弄錯，骨架的周長會大出很多，而外徑根本看不出。因此除塵骨架的測量就BX小心謹慎。
除塵骨架測量只要把握好幾點，就可以大限度的減少誤差：
一、測量除塵骨架的直徑，外徑的尺寸要小于花板及除塵濾袋內徑的尺寸。
二、除塵骨架圈梁的間距基本上都是200�！�
三、除塵骨架總長度應該小于除塵布袋5公分，或是再稍短一些，不要過長，否則除塵布袋受力于除塵骨架會互相磨損�！�
四、除塵骨架的文氏管采用合理的流線型和厚度相當?shù)牟馁|(zhì)加工，文氏管的流線形態決定噴出氣流的力度的大小和清灰的CD�！�
五、除塵骨架外徑尺寸測量后的直徑以生產商的標準尺寸接近的為加工尺寸好，這樣可以省去很多不必要的模具制作及消耗。
|
