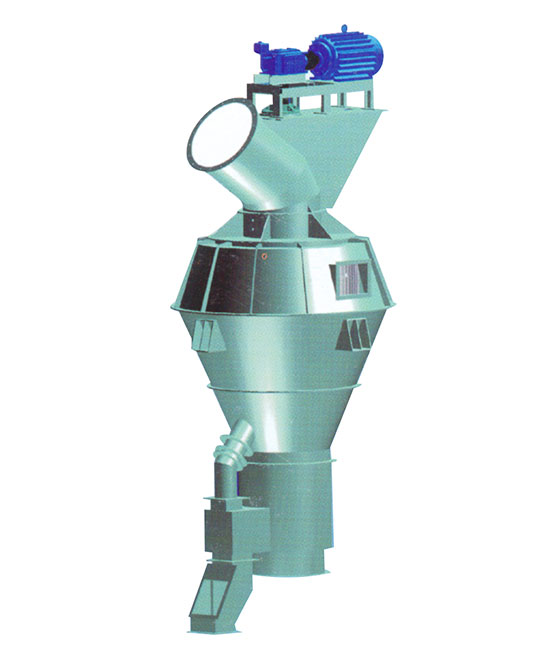

煤磨動態選粉機
一、產品概述
煤磨動態選粉機是我公司在引進、消化、吸收國外的風掃煤磨專用動態選粉機基礎上，開發的新一代集粗粉分離和水平渦流選粉于一體的高性能選粉機。
工作原理
從煤磨排出的空氣帶著物料由下部風管進入選粉機，經內錐體整流后沿外錐體與內錐體之間的環形通道減速上升，其中的粗粉經重力沉降沿外錐體邊壁滑入粗粉收料筒，實現重力分選。重力分選后的空氣帶著物料顆粒在導風葉的導流和轉子的旋轉作用下，在導風葉和轉子之間形成穩定的水平渦流選粉區。渦流中運動的粉塵顆粒將同時受重力、風力和旋轉離心力的作用，細小輕微的顆粒隨氣流被吸入轉子內部流經出風管，進入后面收塵器作為成品細粉被分離出來。粗重顆粒則下落，經內錐體匯集到粗粉收集筒，返回磨機再磨。改變轉子轉速能Y效地調節成品細度。
二、技術特點
我公司在借鑒國際先進的選粉技術基礎上，采用空氣動力學分析方法對TM系列煤磨動態選粉機結構參數作了進一步優化，我公司生產的煤磨動態選粉機內部結構更合理、選粉效率更高、節能效果更明顯。它主要有以下幾個特點：
1、產量大、工況寬
配置煤磨動態選粉機的煤磨系統比配置靜態選粉機的煤磨系統產量提高10~15。先進合理的結構允許選粉風量、產量在較大范圍內變化而不影響選粉效率，其分級性能十分穩定。
2、G效節能、設備阻力小
煤磨動態選粉機采用空氣動力學分析方法對整個流場進行了優化設計，使得設備阻力顯著減小、選粉效率更高、驅動電機功耗大為降低，節能降耗效果非常明顯。選粉機轉子內裝有新型渦流打散器，轉子內的氣流相對于轉子只上升不旋轉，利用氣流進轉子后因動量矩減小對轉子的推動力，節省驅動功率和減少磨損。眾多的用戶反饋表明，使用我公司生產的TM系列煤磨動態選粉機可節能30～40以上。
3、操作簡單，細度調節方便
煤磨動態選粉機的主電機可遠程控制，操作很方便。通過改變選粉機主電機轉速就可以在較大范圍內調節產品的細度。
4、磨損小，維護成本低
煤磨動態選粉機的易磨損部位如內錐體、軸轂套、導風葉片和轉子葉片等均采用耐磨材料制造或進行抗磨工藝處理，其磨損率很小，因而其維護成本J低。
|
