布袋除塵器濾袋布置要求及花板設計

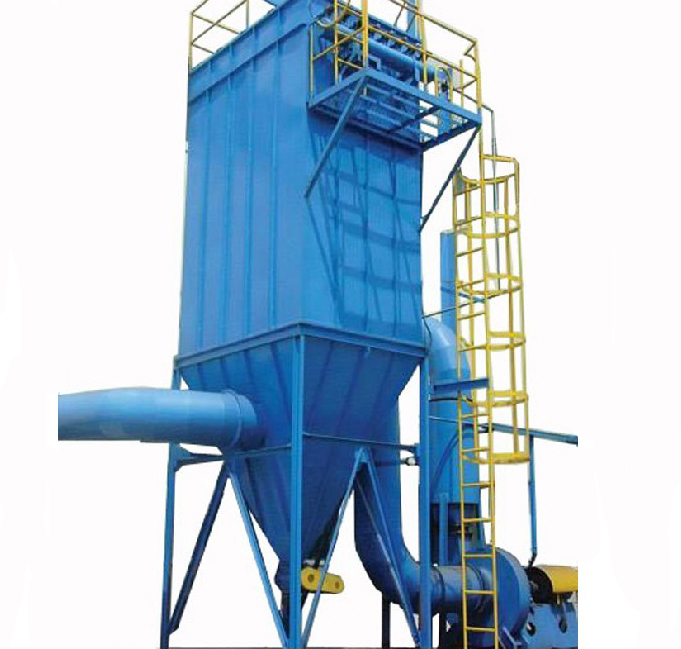

布袋除塵器是目前常用的煙氣過濾設備之一，除塵器內部的過濾核心部件是由花板和濾袋結合構成，花板的設計以及濾袋的懸掛布置從一定程度上決定了煙氣過濾的效率以及過濾的成本。
布袋除塵器的濾袋采用矩陣布置方式，濾袋ZX距加大為260mm。這種排列方式合理地利用了方形的箱體空間。加大的濾袋ZX距保證了含塵氣體在濾袋間的抬升空間，同時避免了可能因濾袋晃動產生的碰撞。
除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛除塵濾袋及組件，同時將作為除塵器濾袋組件的檢修平臺。
除塵器花板孔采用數控沖壓方式加工來保證花板和花板孔的形位公差要求。
工人以花板作為操作平臺進行除塵器檢修、維修，需要除塵器的上箱體內部結構設計合理。
花板孔沖壓位置準確，與理論位置的偏差應小于±0.05mm，確保兩孔洞的ZX距誤差在±1.0mm。花板孔洞制成后需清理各個孔上的鋒利邊角和毛刺，HJ加強筋板時，筋板布置合理。
HJ后對花板進行ZX，確�；ò迤秸�，無彎曲、凹凸不平等QX，花板變形度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。
采用JM工藝制作的花板和高精度定位的噴吹管可以保證濾袋組件軸線和噴吹短管軸線WM重合，從而保證了整套噴吹清灰系統能夠可靠、Y效的進行工作。
|
