V型選粉機堵料的分析及處理
基本情況
某公司3號Φ4.2mx13m水泥磨配置HFCG160-140輥壓機和V4000型選粉機，組成聯合粉磨系統，于2008年5月投入使用。工藝流程見圖1。

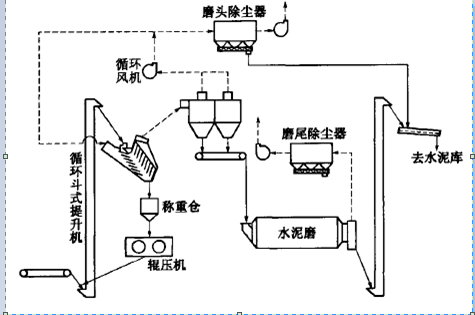

圖1 水泥磨系統工藝流程圖
正常操作時系統臺時產量在150～170t/h，循環斗式提升機電流在280-320A，輥壓機電流為60~75/A，循環風機液力偶合器開度在33％，轉速為460r/min，輥壓機稱重倉只有單個重量傳感器數值傳人中控室，顯示數值與實際倉位偏差較大，當中控顯示倉位在34％~36％時，實際倉位約在2/3。
二、出現的問題
2011年2月9日白班稱重倉倉位波動大，循環斗式提升機電流波動很大(在180～350A之間)。操作員通知崗位工調整稱重倉手動棒閘，保證入輥壓機物料量穩定，進而使循環斗式提升機電流穩定在280-300A。同時由于擔心塌倉造成循環斗式提升機壓死，有意識地提高了倉位的控制值，曾一度達到45％。到了中班情況更加嚴重，倉位無法控制，當倉位大于52％時，V型選粉機出口負壓值變大，循環風機轉速自行上升，電流反而下降，循環斗式提升機冒灰嚴重，系統臺時產量大幅下降。
三、原因分析
水泥磨的熟料全部來自外購，供應商有5家以上，熟料質量波動較大。有的供應商提供的熟料質量太差，細粉過多，J易造成塌倉，使循環斗式提升機電流波動大。另一方面外購熟料轉運環節較多，容易夾雜皮帶等異物，且有熟料供應企業進行了大修，但沒有清理，導致熟料中有大量耐火磚等雜物，而稱重倉內的分料器環形下料通道寬度只有20cm，這些雜物容易在此處卡住，見圖2。

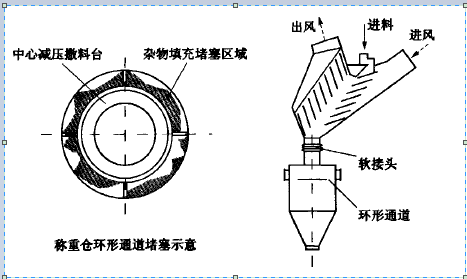

圖2 V型選粉機及稱重倉示意
分料器大部分被堵死，造成V型選粉機到稱重倉的環形通道之間存有積料，分料器的物料通過量遠不能滿足正常循環量的要求，以致出現倉位難以控制，循環斗式提升機電流波動很大的現象。
四、措施及效果
10日夜班，排空稱重倉內物料，停止運行水泥磨系統，打開稱重倉將分料器環形通道的雜物Q除，同時采取以下措施避免再次出現此類情況：
(1)加強進廠熟料質量和熟料堆場管理，嚴格控制入廠熟料fCaO在0.5％~1.8％，升重在(1250±75)g/L，以減少細粉料。加強熟料送料崗位巡檢，當發現入廠熟料有雜物時及時撿出。盡量減少雜物進入磨系統，并在停機期間加強V型選粉機及稱重倉等部位的檢查清理。
(2)中控操作員應提高綜合分析判斷能力，對電流、負壓、出磨溫度等生產參數的變化要善于判斷和處理，并做到當班出現的問題當班解決。
(3)根據現場實際倉重，要求中控操作員控制倉位低于52％，否則物料就會超過稱重倉頂分料器。對倉位設定B警值，高于42％為高報顯示淺紅色，高于45％為高高報顯示深紅色，但不與設備連鎖跳停，只是用顏色提醒操作員注意。
開機后，稱重倉倉位波動小。15日后，系統運行穩定，臺時產量穩定在160～170t/h，循環斗式提升機電流在(300±10)A，輥壓機電流在65～75/A，沒有再出現稱重倉倉位或循環斗式提升機電流波動很大的現象。
五、結束語
生產中不僅要關注產品產量與質量，還要有保護設備的A全意識，稱重倉倉位超標是很嚴重的事，當物料堵到V型選粉機內時，積料重量稱重倉傳感器反應不出來，很難發現問題，而稱重倉頂部與V型選粉機連接部位采用軟接頭，容易造成V型選粉機負荷過重引起倒塌事故。因此，生產中一定要重視生產設備的檢修與維護，保證生產A全。
|
